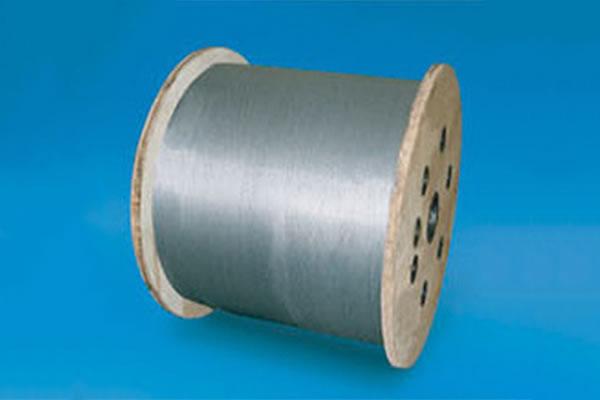

Оцинкованная натяжная проволока
Оцинкованная проволока, также называемая растяжкой, является разновидностью стального троса, обеспечивающая устойчивость отдельно стоящей конструкции.
Применение

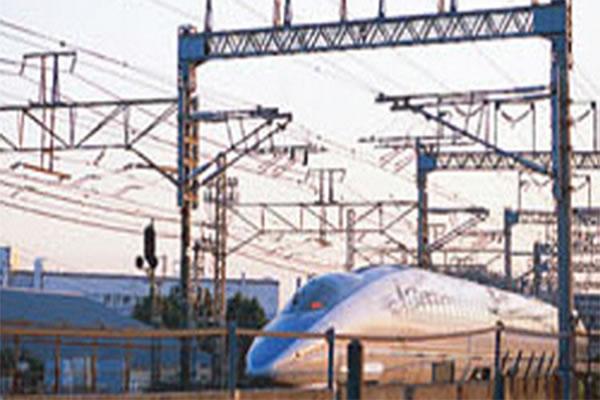

Оцинкованная растяжка используется в качестве арматуры и устройства натяжения для оптических, электрических и воздушных сетей.
Характеристики
1. Изготовлен из стальных проволок определенной длины, скрученных вместе для создания высокопрочного троса;
2. Трос следует очистить без применения масла;
3. Изготовлен в соответствии со стандартами YB, EN, ISO, JIS, ASTM и др., а также по индивидуальным требованиям заказчика.
Структура продукции
-
1×7 -
1×19
| 1×7 | ||
| Номинальный диаметр (мм) | Мин. прочность на разрыв (Н) | Линейная плотность (г/м) |
| 1.20 | 1.43 | 0.71 |
| 1.40 | 16.17 | 0.98 |
| 1.60 | 2.37 | 1.25 |
| 1.80 | 3.04 | 1.6 |
| 2.00 | 3.79 | 2 |
| 2.30 | 5 | 2.64 |
| 2.60 | 6.01 | 3.36 |
| 3.00 | 7.99 | 4.45 |
| 3.60 | 10.71 | 6.4 |
| 4.20 | 14.58 | 8.72 |
| 4.80 | 17.73 | 11.37 |
| 5.40 | 22.45 | 14.4 |
| 6.00 | 27.72 | 17.78 |
| 1×19 | ||
| Номинальный диаметр (мм) | Мин. прочность на разрыв (Н) | Линейная плотность (г/м) |
| 1.50 | 2.13 | 1.08 |
| 1.80 | 3.07 | 1.56 |
| 2.20 | 4.6 | 2.34 |
| 2.50 | 5.94 | 3.02 |
| 3.00 | 8.07 | 4.34 |
| 3.50 | 10.97 | 5.91 |
| 4.00 | 14.35 | 7.22 |
| 5.00 | 19.74 | 12.06 |
| 6.00 | 28.43 | 17.38 |
| 7.00 | 38.7 | 23.65 |
| 8.00 | 47.1 | 30.98 |
| 9.00 | 59.62 | 39.09 |
| 10.00 | 76.6 | 48.26 |
| 11.00 | 89.05 | 58.39 |
| Стандарт JIS G 3537 | ||||||
| Число проволок/ Диаметр проволоки (кол-во/мм) | Номинальный диаметр стальной проволоки (мм) | Номинальная площадь сечения стальной проволоки (мм2) | Мин. нагрузка на разрыв (кН) | Примерная масса (кг/км) | ||
| Тип 1 | Тип 2 | Тип 3 | ||||
| 3/2.9 | 6.2 | 19.8 | 22.4 | 16.1 | 12.6 | 156 |
| 3/3.2 | 6.9 | 24.1 | 27.4 | 19.6 | 15.2 | 190 |
| 3/3.5 | 7.5 | 28.9 | 32.5 | 23.4 | 18.2 | 228 |
| 3/4.0 | 8.6 | 37.7 | 42.5 | 30.6 | 23.8 | 297 |
| 3/4.3 | 9.3 | 43.6 | 49.2 | 35.5 | 27.7 | 344 |
| 3/4.5 | 9.7 | 47.7 | 53.8 | 38.7 | 30 | 376 |
| 7/1.0 | 3 | 5.5 | 6.19 | 4.48 | 3.47 | 43.5 |
| 7/1.2 | 3.6 | 7.92 | 8.9 | 6.44 | 4.99 | 62.7 |
| 7/1.4 | 4.2 | 10.8 | 12.2 | 8.78 | 6.83 | 85.3 |
| 7/1.6 | 4.8 | 14.1 | 15.9 | 11.5 | 8.9 | 111 |
| 7/1.8 | 5.4 | 17.8 | 20.1 | 14.4 | 11.3 | 141 |
| 7/2.0 | 6 | 22 | 24.8 | 17.8 | 13.9 | 174 |
| 7/2.3 | 6.9 | 29.1 | 32.8 | 23.6 | 18.3 | 230 |
| 7/2.6 | 7.8 | 37.2 | 42 | 30.2 | 23.5 | 294 |
| 7/2.9 | 8.7 | 46.2 | 52.2 | 37.6 | 29.2 | 366 |
| 7/3.2 | 9.6 | 56.3 | 63.7 | 45.7 | 35.6 | 446 |
| 7/3.5 | 10.5 | 67.3 | 75.8 | 54.7 | 42.5 | 533 |
| 7/3.8 | 11.4 | 79.3 | 89.6 | 64.4 | 50.1 | 628 |
| 7/4.0 | 12 | 88 | 99.1 | 71.4 | 55.6 | 696 |
| 7/4.3 | 12.9 | 102 | 115 | 82.8 | 64.4 | 805 |
| 7/4.5 | 13.5 | 111 | 126 | 90.3 | 70.1 | 881 |
| 7/5.0 | 15 | 137 | 155 | 112 | 86.5 | 1090 |
| 19/1.6 | 8 | 38.2 | 42.1 | 30.4 | 23.6 | 304 |
| 19/1.8 | 9 | 48.3 | 53.3 | 38.4 | 29.8 | 384 |
| 19/2.0 | 10 | 59.7 | 65.9 | 47.5 | 36.9 | 474 |
| 19/2.3 | 11.5 | 78.9 | 87 | 62.8 | 48.8 | 627 |
| 19/2.6 | 13 | 102 | 112 | 80.1 | 62.4 | 802 |
| 19/2.9 | 14.5 | 125 | 138 | 100 | 77.5 | 997 |
| 19/3.2 | 16 | 153 | 170 | 122 | 94.4 | 1210 |
| 19/3.5 | 17.5 | 183 | 201 | 145 | 113 | 1450 |
| 19/4.0 | 20 | 239 | 263 | 189 | 147 | 1900 |
| Оцинкованный стальной трос ASTM A 475 | ||||||||
| Диаметр (дюйм) | No. проволоки | Номинальный диаметр стальной проволоки (дюйм) | Мин. нагрузка на разрыв (кН) | Примерная масса (г/м) | ||||
| Обычная степень | Стандартная степень | Обычная степень | Мартеновская степень | Повышенная степень | ||||
| 1/8 5/32 |
7 7 |
0.041 0.052 |
- - - - |
540 870 |
910 1470 |
1330 2140 |
18300 29400 |
3.2 5.1 |
| 3/16 3/16 7/32 |
7 7 3 |
0.062 0.065 0.104 |
- - 240 - - |
1150 - - 1400 |
1900 - - 2340 |
2850 - - 3500 |
3990 - - 4900 |
7.3 8.0 8.8 |
| 7/32 1/4 1/4 |
7 3 3 |
0.072 0.120 0.120 |
- - 3150 4500 |
1540 1860 - - |
2560 3040 - - |
3850 4730 - - |
5400 6740 - - |
9.8 11.7 11.7 |
| 1/4 9/32 9/32 |
7 3 7 |
0.080 0.130 0.093 |
- - - - 4600 |
1900 2080 2570 |
3150 3380 4250 |
4750 5260 6400 |
6650 7500 8950 |
12.1 13.7 16.4 |
| 5/16 5/16 5/16 |
3 7 7 |
0.145 0.104 0.109 |
6500 - - 6000 |
2490 3200 - - |
4090 5350 - - |
6350 8000 - - |
9100 11200 - - |
17.1 20.5 22.5 |
| 3/8 3/8 7/16 |
3 7 7 |
0.165 0.120 0.145 |
8500 11500 18000 |
3330 4250 5700 |
5560 6950 9350 |
8360 10800 14500 |
11800 15400 20800 |
22.0 27.3 39.9 |
| 1/2 1/2 9/16 |
7 19 7 |
0.165 0.100 0.188 |
25000 - - - - |
7400 7620 9600 |
12100 12700 15700 |
18800 19100 24500 |
26900 26700 35000 |
51.7 50.4 67.1 |
| 9/16 5/8 5/8 |
19 7 19 |
0.113 0.207 0.125 |
- - - - - - |
9640 11600 11000 |
16100 19100 18100 |
24100 29600 28100 |
33700 42400 40200 |
63.7 81.3 79.6 |
| 3/4 7/8 1 |
19 19 19 |
0.150 0.177 0.200 |
- - - - - - |
16000 24900 28700 |
26200 35900 47000 |
40800 55800 73200 |
58300 79700 104500 |
115.5 158.1 207.3 |
| 1 1-1/8 1-1/4 |
37 37 37 |
0.143 0.161 0.179 |
- - - - - - |
28300 36000 44600 |
46200 58900 73000 |
71900 91600 113600 |
102700 130800 162200 |
205.7 269.1 324.8 |
